Монтаж и установка приточно-вытяжных установок

Монтаж и установка приточно-вытяжных установок

Монтаж и установка приточно-вытяжных установок

Монтаж бытовой и полупромышленной серии (PRANA 150, PRANA 200G, PRANA 200С)

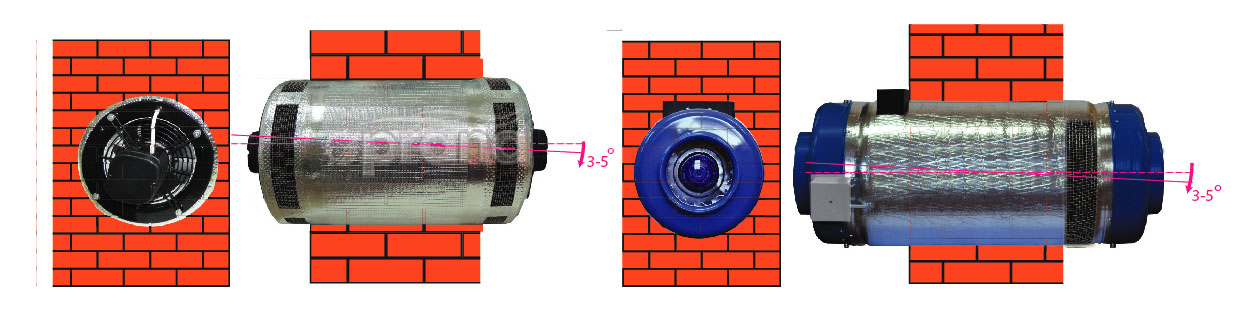

    Приточно-вытяжные установки монтируются в верхней части стены, граничащей с улицей. Для этого необходимо сделать сквозное отверстие на улицу соответствующего диаметра, в зависимости от модели:

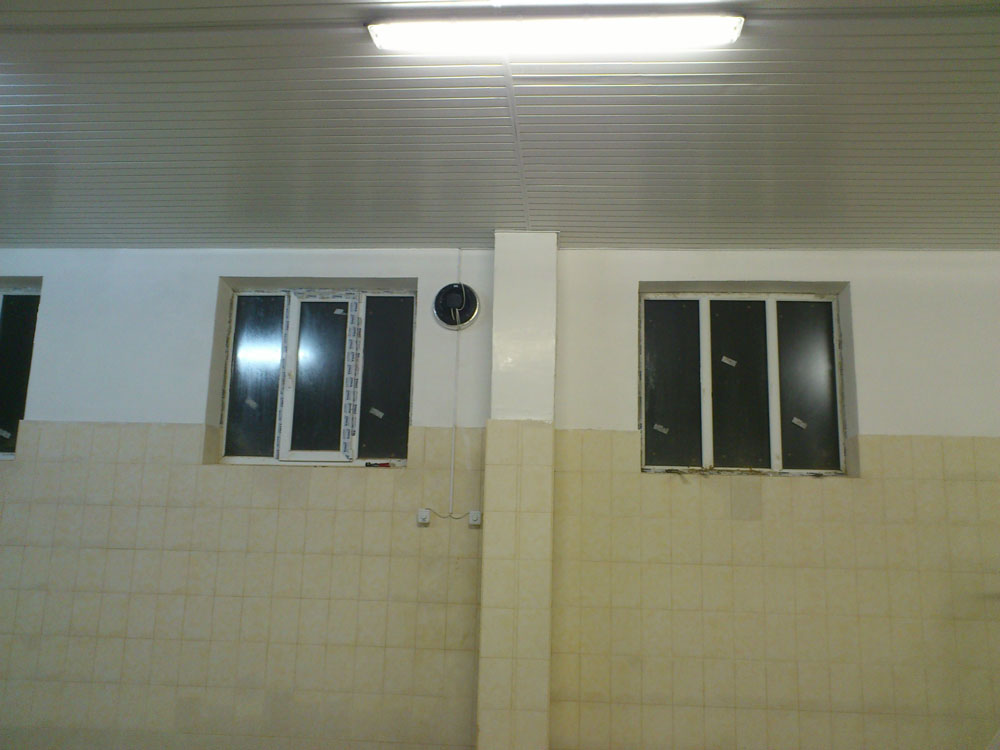

    В отверстие в стене на монтажную пену или другой уплотнитель устанавливается рабочий модуль.Таким образом, весь рабочий модуль находится в толщине стены, а заметными остаются только вентиляционные решетки: одна внутри помещения, другая на фасаде. Сквозное отверстие делается под наклоном 3-5 градусов в сторону улицы. Для обеспечения нормальной работы системы вентиляции необходимо, чтобы её воздухозаборный патрубок (со стороны улицы) выступал от стены не менее, чем на 5мм.

    Длина рабочего модуля изготавливается в соответствии с толщиной стены, где планируется монтаж.



    Почему рекуператора PRANA достаточно одного на помещение, а реверсных установок нужно обязательно две?

    Рекуператор Prana в отличие от реверсных проветривателей обеспечивает одновременный приток и вытяжку, при этом воздушные потоки в системе вентиляции не перемешиваются. В этом состоит одна из главных отличительных особенностей вентиляционной системы Prana от реверсных проветривателей. Ведь реверсные проветриватели работают попеременно на приток и на вытяжку. Поэтому для правильной их работы необходимо ставить две таких асинхронных установки.



    Рассмотрим некоторые отличительные аспекты работы реверсных установок и рекуператора PRANA.

    Благодаря такому пропорциональному распределению воздушных потоков притока и вытяжки удается предотвратить нежелательное и опасное явление обратной тяги. Безобидное ее проявление — расползание запахов из кухни и санузла по всей квартире или дому. Но уже реальную жизненную угрозу несут продукты сгорания, которые не выводятся вытяжными каналами, а просачиваются в жилые помещения. Отравление угарным газом — главная угроза несбалансированной системы вентиляции.

    Именно по этой причине реверсные проветриватели следует устанавливать попарно. В то время, когда одна установка работает на вытяжку, вторая ее компенсирует притоком. Игнорирование этой рекомендации разработчиков и производителей может привести к необратимым последствиям. Первые реверсные установки инвертеры, разработанные немецкими инженерами даже продавались только в парном комплекте. Тогда как рекуператор Прана рассчитан на одиночную полноценную работу в одном помещении.


    В вопросе КПД также следует рассмотреть кардинальные отличия. Поскольку рекуператор PRANA постоянно и одновременно обслуживает два разнонаправленных воздушных потока, то и КПД в выбранное режиме производительности рекуператор PRANA демонстрирует стабильно высокое.

    А КПД для реверсных установок производители указывают в пиковой точке работы теплообменника. С каждой следующей секундой после пикового момента теплообменник, а следовательно и при точный воздух становятся холодней.



    Монтаж промышленной серии (PRANA 250, PRANA 340А, PRANA 340S)

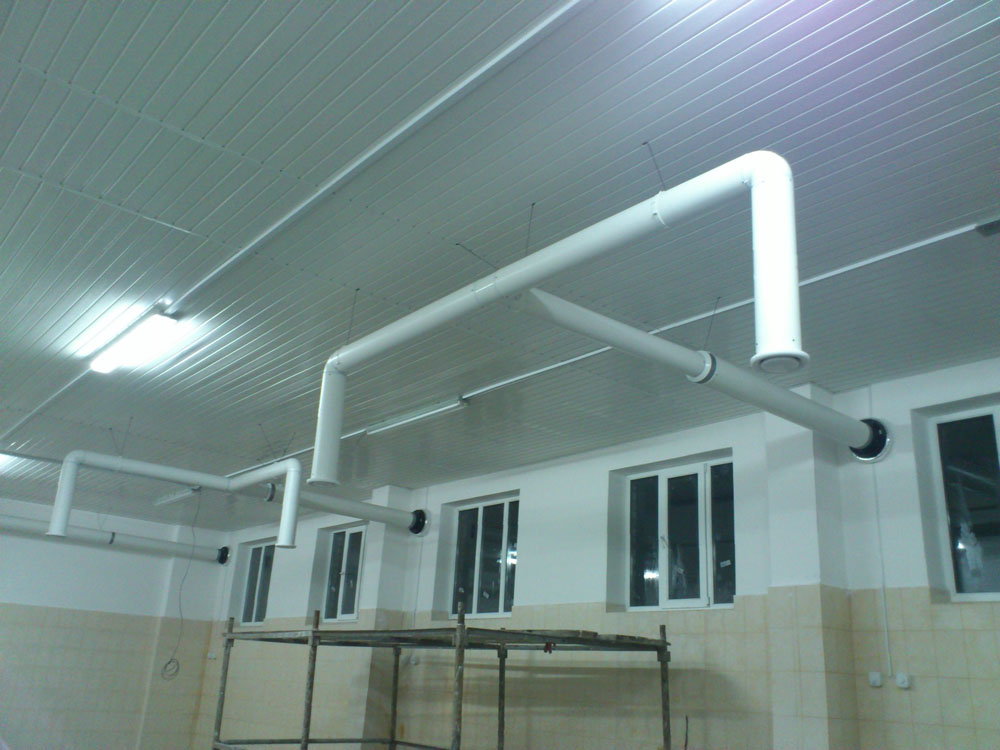

    Вентиляционные модули промышленной серии, предназначенные для свободного размещения в середине помещения (Прана-250 или Прана-340S), крепятся к несущей поверхности при помощи хомутов или кронштейнов. К вентиляционной системе подсоединяют воздуховоды вытяжки и притока в зависимости от проекта системы вентиляции.

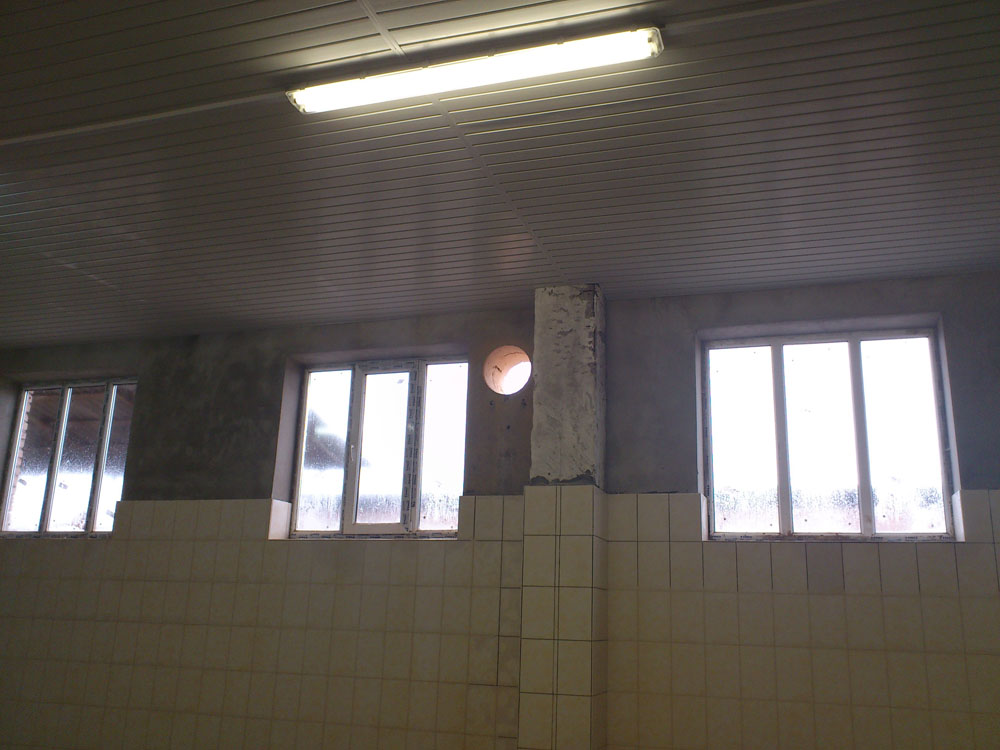

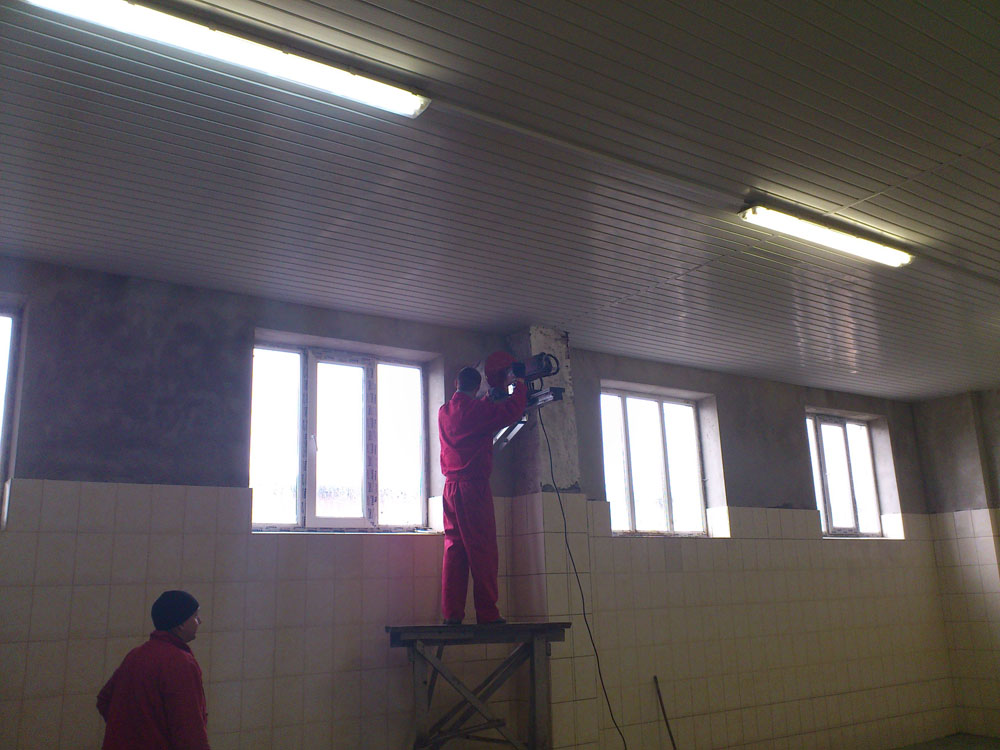

    Если рабочий модуль промышленной модели (PRANA-340А или PRANA-340S) предназначен для монтажа в стене, то в верхней части стены, которая граничит с улицей необходимо сделать сквозное отверстие соответствующего диаметра с наклоном 3-5 градусa в сторону улицы.

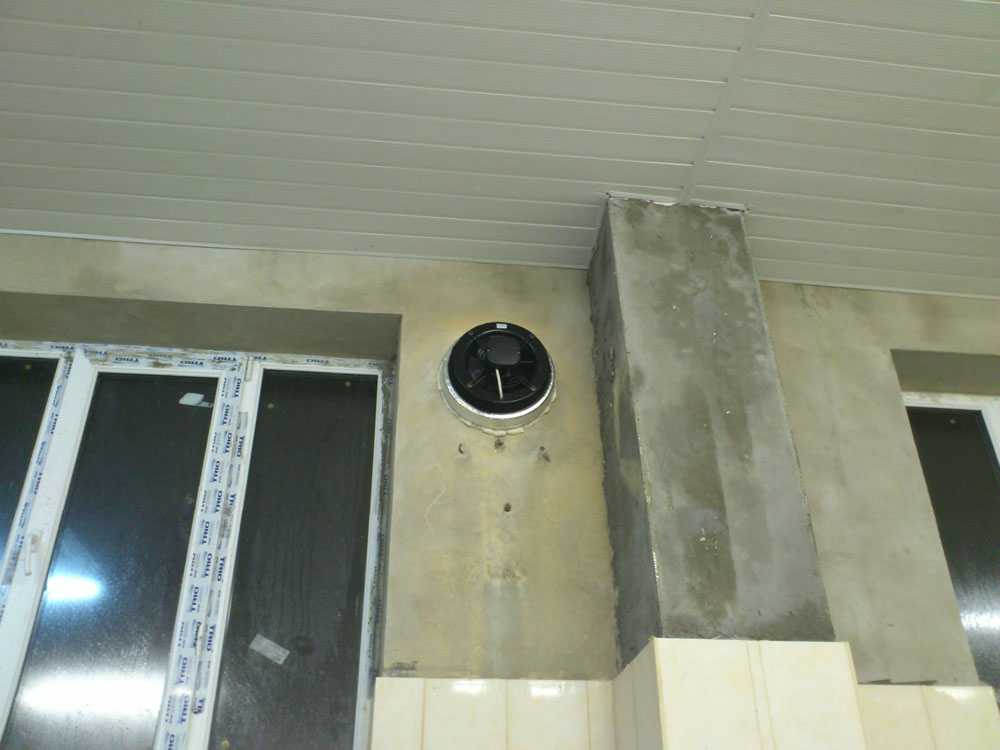

    Рабочий модуль устанавливается в отверстие на монтажную пену или другой уплотнитель. Для обеспечения нормальной работы системы вентиляции необходимо, чтобы ее выходной патрубок (на улице) выступал за границу стены на такое расстояние, чтобы обеспечить свободный приток/вытяжку через вентиляционный канал, размещенный на корпусе вентиляционной системы. Под заказ систему можно укомплектовать выходами под разведение приточных и/или вытяжных вентиляционных каналов внутри помещения.



    Подключение к электрической сети

    Подключается система вентиляции к стационарной сети с переменным током напряжением 220Вт и частотой 50Гц. В максимальном режиме потребляет 32-310Вт*час, в зависимости от модели.

    Управление работой системы вентиляции осуществляется с помощью дистанционного пульта управления или реостатного выключателя, которые изменяют режимы работы встроенных в корпус вентиляционной системы вентиляторов (включают, выключают, регулируют).

ВНИМАНИЕ! Вентиляционная система подключается к электрической сети только профессиональным электриком, согласно действующим нормативным документам.

    Для подключения системы вентиляции (бытовой и полупромышленной серий), необходимо:

  1. Подключить контактные клеммы 1, 2(рис.) к электрической сети с помощью двухжильного кабеля питания с сечением не менее 0,75 мм2;. Если в комплектацию входит реостатный выключатель, то он подключается к сети питания последовательно.
  2. Подать питание на вентиляторы.
  3. Провести визуальный контроль за выполнением режимов работы вентиляторов системы.

Требования безопасности:

  1. Защита от поражения электрическим током определяется типом защиты, применяется к приборам класса II по ГОСТ 3135.0 - 95.
  2. Вид климатического исполнения вентиляторов УХЛ 4.2 по ГОСТ 15150 - 69.
  3. Степень защиты от доступа к опасным частям и проникновения воды: IP24.


ВНИМАНИЕ! Все монтажные и электрические работы по подключению системы вентиляции (обслуживание) проводятся только после отключения изделия от электрической сети.

ВНИМАНИЕ! Запрещается эксплуатация системы вентиляции при угрозе попадания или попадании в проточную часть корпуса посторонних предметов, которые могут заклинить или повредить лопасти рабочего колеса любого из вентиляторов.

ВНИМАНИЕ! Системы вентиляции не могут эксплуатироваться в помещениях, где воздух содержит агрессивные вещества и не соответствует рабочему температурному режиму.
