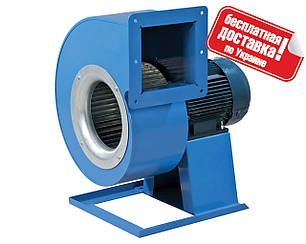

Відцентровий вентилятор "Равлик" Вентс ВЦУН 200 Х 93-0,55/4 (1615 м3/год - 340 Па)

Застосування вентиляторів ВЦУН

Припливно-витяжні системи вентиляції приміщень різного призначення. Вентилятори можуть використовуватися як комплектуючі елементи до вентиляційних установок і установок кондиціонування повітря. Допускається зовнішній монтаж.,

Конструкція

Корпус вентилятора виготовлений із сталі з полімерним покриттям. Вентилятор ВЦУН може бути виконаний як з напрямком обертання робочого колеса вправо, так і вліво. У кожному з варіантів є декілька положень корпусу, що робить можливим приєднання до повітропроводу під будь-яким кутом з кроком в 45°.

Двигун

При виготовленні вентиляторів використовуються 2х-, 4х-, 6ти - або 8-ми полюсні трифазні асинхронні двигуни, осі яких встановлюється робоче колесо з загнутими вперед лопатками, виготовлений з оцинкованої сталі. Застосування в двигунах підшипників кочення забезпечує великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна при складанні проходить динамічне балансування. Двигун у вентиляторі має клас захисту IP 54.

Регулювання швидкості

Регулювання швидкості вентилятора може здійснюватися з допомогою автотрансформаторного або частотного регулятора. До одного регулюючого пристрою можуть підключатися відразу кілька вентиляторів, за умови що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Монтаж

Може встановлюватися як у вентиляційних камерах та установках для кондиціонування, так і окремо. В останньому випадку – може приєднуватися до воздуховодам як двома патрубками (вихлопним і всмоктуючим), так і одним вихлопним. Вихлопної і всмоктуючий патрубки мають прямокутний і круглий перетин відповідно. Подача живлення здійснюється через зовнішні клеми.
