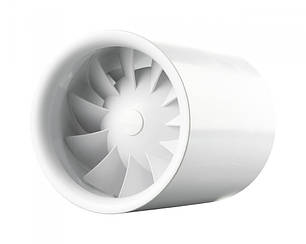

Вентилятор Вентс 100 Квайтлайн Т (таймер)

Застосування

• Інноваційні вентилятори, для витяжної або припливної вентиляції в стильному дизайні з новим рівнем комфорту.
• Постійна або періодична вентиляція санвузлів, душових, кухонь і інших побутових приміщень.
• Максимальний витрата повітря в поєднанні з низьким рівнем шуму гарантує ідеальний мікроклімат.
• Витяжна або припливна вентиляція в залежності від варіанта установки вентилятора в системі.
• Для використання з системою пластикових (гнучких) каналів.
• Переміщення малої і середньої величини потоку повітря на невеликі відстані при малому опорі вентиляційної системи.
• Для монтажу з повітроводами Ø 100 мм
• Може комплектуватися клапаном ДО 100

Різновиди

Технічні характеристики:

• Напруга при 50 Гц ― 220 ― 240 В;
• Потужність ― 7,5 Вт;
• Споживаний струм ― 0,049 А;
• Швидкість обертання ― 2300 об/хв;
• Продуктивність ― 100 куб. м/год;
• Тиск ― 37 Па;
• Рівень шуму до 25 дБ (А): 3м.;
• Матеріал корпусу ― ABS пластик;
• Діаметр вихідного патрубка ― 100 мм.;
• Оснащення - Таймер затримки вимкнення від 20 до 30 хв

Конструкція

• Корпус і крильчатка виконані з високоякісного і міцного пластика.
• Вихідний патрубок вентилятора оснащений спеціальними випрямлячами потоку повітря, які знижують турбулентність, збільшують натиск повітря і сприяють зниженню рівня шуму.
• Конструкція крильчатки дозволяє підвищити ефективність вентилятора і забезпечити низький рівень шуму.
• Ступінь захисту IP X4.

Мотор

• Надійний мотор на шарикопідшипниках з мінімальним енергоспоживанням від 4,5 Вт.
• Моделі серії ВЕНТС Квайтлайн обладнані однофазним двигуном у односкоростном або двухскоростном виконанні (серія Квайтлайн Дуо і Квайтлайн Екстра).
• Двигуни обладнані захистом від перегріву для запобігання перевантаження двигуна.
• Двигун встановлений на гумових виброгасящих вставках для поглинання вібрацій двигуна і забезпечення безшумної роботи вентилятора (крім ВЕНТС Квайтлайн 150 Б).
• Режими роботи вентилятора з таймером
  • Режим 1
    • За замовчуванням вентилятор вимкнений. При спрацьовуванні вимикача вентилятор починає працювати на першій швидкості.
  • Режим 2
    • За замовчуванням вентилятор вимкнений. При спрацьовуванні вимикача вентилятор починає працювати на другій швидкості.
  • Режим 3 (двохшвидкісний режим)
    • За замовчуванням вентилятор постійно працює на першій швидкості. При спрацьовуванні вимикача вентилятор перемикається на другу швидкість.
  • Режим 4 (автоматичний інтервальний режим)
    • За замовчуванням вентилятор постійно працює на першій швидкості. Вентилятор перемикається на другу швидкість через встановлений період часу (настроюється від 1 до 15 годин) і працює до 30 хвилин з максимальною продуктивністю. Після цього вентилятор повертається до звичайного режиму роботи на першій швидкості.

Управління

• Ручне:
  • Вентилятор управляется при помощи комнатного выключателя освещения. Выключатель в комплект поставки не входит.
  • Регулировка скорости может осуществляться с помощью тиристорного регулятора РС-1-300 или РО-3 (для моделей, не оборудованных таймером). Регулировка скорости для моделей вентиляторов ВЕНТС Квайтлайн 100 Дуо, ВЕНТС Квайтлайн 125 Дуо, ВЕНТС Квайтлайн 150 Дуо, ВЕНТС Квайтлайн 150 Экстра также может осуществляться с помощью переключателя скоростей П2-1-300
• Автоматическое:
  • При помощи электронного блока управления БУ-1-60 . Блок управления поставляется отдельно.
  • За допомогою таймера Т (вбудований таймер затримки вимкнення забезпечує роботу вентилятора від 2 до 30 хвилин після вимкнення вентилятора).

Особливості монтажу

• Вентилятор встановлюється канал відповідного перерізу. При монтажі з гнучкими повітроводами кріпиться за допомогою хомутів.
• Монтажний кронштейн забезпечує установку вентилятора на горизонтальну або вертикальну плоску поверхню (моделі Квайтлайн-до).
• Послідовна установка двох вентиляторів забезпечує збільшення робочого тиску.
