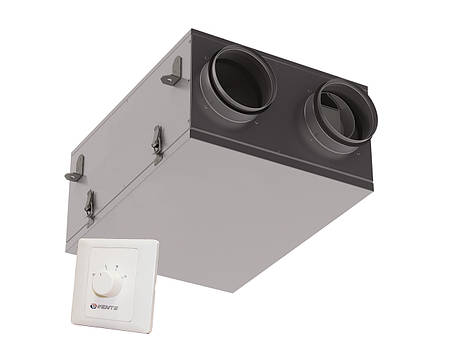

Установка з рекуператором Вентс ВУЄ 100 П міні Припливно-витяжна

Опис

Компактна припливно-витяжна установка з рекуператором ВУЄ 100 П міні (ВУТ 100 П міні) - просте і ефективне рішення для створення енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, майстерень, комерційних приміщеннях.

Установка являє собою повністю готовий вентиляційний агрегат, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого. При цьому тепло витяжного повітря передається припливному повітрю через пластинчастий рекуператор перехресного типу.

Застосування вбудованого теплообмінника дозволяє значно зменшити витрати на опалення взимку та кондиціонування влітку. Завдяки компактній висоті корпусу і безшумної роботи ВУЄ 100 П міні (ВУТ 100 П міні) міні може встановлюватися в приміщенні за підвісною стелею. Установка призначена для з'єднання з круглими повітроводами номінальним діаметром 125 мм. Невелика повітророзподільні мережа дозволить вентилювати від одного до декількох приміщень. Регулювання витрати повітря здійснюється за допомогою перемикача швидкостей А3 (П3-1-300).

Корпус

Корпус виготовлений з корозійностійкого алюмоцинка з внутрішнім тепло - і звукоізоляцією з пінофол завтовшки 15 мм. Для зручного монтажу корпус оснащений кріпильними куточками. Кріплення заглушку до корпусу за допомогою петель забезпечує швидкий і зручний доступ до внутрішніх вузлів для обслуговування. Також установка обладнана двома зворотними клапанами: в припливній та витяжній каналах.

Фільтр

Для очищення припливного і витяжного повітря використовуються два вбудованих фільтра зі ступенем очищення G4. Фільтри запобігають потраплянню брудного повітря в приміщення і служать захистом елементів установки від засмічення.

Вентилятори

Установка оснащена надійними та економічними припливним і витяжним відцентровими вентиляторами з загнутими вперед лопатками. Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин). Підшипники не вимагають обслуговування і мають запас мастильного матеріалу, достатнього для всього терміну експлуатації.

Рекуператор ВУТ 100 П міні

В установці застосовується високоефективний пластиковий рекуператор перехресного струму. Під блоком рекуператора розташований піддон для збору і відводу конденсату.

Принцип роботи

Тепле повітря з приміщення проходить через очищаючий фільтр, надходить в рекуператор і, передавши йому більшу частину тепла, що видаляється за допомогою витяжного вентилятора.

Холодне повітря, проходячи через очищаючий фільтр, надходить в рекуператор, і, отримавши тепло від повітря, що видаляється, надходить у приміщення за допомогою припливного вентилятора.

Рекуператор позволяет значительно уменьшить потери тепловой энергии и затраты на подогрев приточного воздуха в холодный период года.

Управление

Регулирование расхода воздуха осуществляется в 3- х режимах при помощи переключателя скоростей А3 (П3-1-300):

• 1-я скорость – 57 м3/ч, 24 дБ(А)
• 2-я скорость – 78 м3/ч, 32 дБ(А)
• 3-я скорость – 106 м3/ч, 41 дБ(А)

Выносной переключатель скоростей может быть размещён в удобном для пользователя месте.

Защита рекуператора

Для захисту теплообмінника від обмерзання в холодну пору року усередині корпусу встановлений термостат (відключення припливного вентилятора для підігріву теплообмінника потоком теплого повітря з приміщення).

Монтаж

Завдяки мінімальній висоті корпусу установка монтується всередині приміщень за підвісними стелями в горизонтальному положенні і приєднується до повітроводів діаметром 125 мм

Приклад монтажу

Монтаж ВЕНТС ВУЄ 100 П міні в квартирі
