Дестратификатор ВЕНТС ДРФИ-ІВ 300 (1340 м3/год)

Дестратификатор ВЕНТС ДРФИ-ІВ (1340 м3/год)

Застосування

Дестратификаторы застосовуються в промислових цехах, складах, супермаркетах, виставкових і концертних залах, закритих спортивних спорудах і т. п. Застосування дестратификаторов доцільно у великих приміщеннях з висотою стелі більше 5 м, де в результаті природної конвекції під стелею відбувається скупчення повітря з більш високою температурою, ніж у робочій зоні (2 м над рівнем підлоги).

Опис

У опалювальних приміщеннях з високими стелями відбувається накопичення теплого повітря вгорі. Температура повітря підвищується на 1 0C з кожним метром висоти приміщення. Це призводить до підвищених тепловтрат через дах будівлі. Дестратификаторы усувають цю проблему, направляючи тепле повітря з під стелі в робочу зону, при цьому різниця температур між підлогою та стелею зводитися до мінімуму. Застосування дестратификаторов знижує теплові втрати і енерговитрати при експлуатації системи опалення.

Конструкція

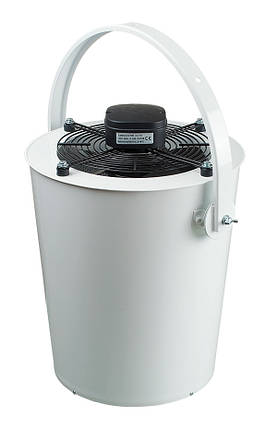

Дестратификатор складається з осьового вентилятора, який кріпиться до корпусу через віброгасильні опори. Корпус дестратификаторов серії ДРФ-ІВ і ДРФИ-ІВ виготовлений із сталі з полімерним покриттям. Корпус ДРФИ-ІВ має спеціальну перфорацію та шумоізоляційний шар з мінеральної вати для зниження рівня шуму створюваний осьовим вентилятором. На виході дестратификатора ДРФИ-ІВ є спрямляющий апарат, який надає потоку повітря прямолінійний рух, в свою чергу, забезпечуючи максимально довгу вихідну струмінь.

Для монтажу дестратификатор обладнаний дугоподібним кронштейном (фіксація положення кожні 15⁰) і двома тросами (монтажний і страхувальний) довжиною 3 м з різьбовим з'єднанням.

Двигун

Дестратификатор обладнаний однофазними асинхронними двигунами із зовнішнім ротором і осьової крильчаткою. Двигуни мають вбудовану теплову захист з автоматичним перезапуском. Двигуни забезпечені підшипниками кочення. Клас захисту двигуна IP 44.

Регулювання швидкості

Регулювання швидкості може бути як плавним, так і ступінчастим, і здійснюється за допомогою тиристора або автотрансформатора. До одного регулюючого пристрою можуть підключатися одразу кілька дестратификаторов, за умови, що загальна потужність та робочий струм не будуть перевищувати номінальні параметри регулятора.

Монтаж

Дестратификаторы предназначены для установки внутри помещений, защищенных от влияния атмосферных явлений. Монтируются под потолком помещения, направляющим соплом вниз. Дестратификатор предназначен для жесткого закрепления к несущей конструкции или для подвесного монтажа при помощи монтажного комлекта, поставляемого с дестратификатором. Подача питания на вентилятор осуществляется через наружную клеммную коробку. Электрическое подключение и установка должны выполняться согласно инструкции и электрической схеме, указанной на клеммной коробке.

Подбор

Підбір типорозміру дестратификатора здійснюється з урахуванням того, щоб дальність струменя дестратификатора відповідала 1,25 висоти приміщення, а кількість дестратификаторов підбирають виходячи з того, щоб їх сумарна продуктивність по повітрю становила від 1 до 2 обсягів приміщення.
